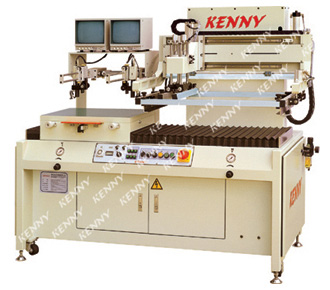

視像對位精密網印機
TPM-CCD系列

適用範圍:適用於錫膏電腦板、冷光道電板、液晶顯示板、鍵盤、儀器儀錶等電子部件的大量高精度印刷。

特點:

  1. 配備視像對位監控,可放大100倍顯示定位影像,説明精確目視印件定位,兩組鏡頭為同軸光、高倍率、大焦距、小尺寸型,各自獨立附有X/Y軸向移位、微調、對焦等機構,螢屏顯像帶亮度、解析度、對位基準十字線。

  2. 固定硬臂網框和採用油壓緩衝,令整機運行不產生任何震動,保證精確的重複精度。

  3. 網版氣動垂直升降,油墨不偏流,少量油墨即可印刷,對版、清潔容易

  4. 印刷檯面有XYZ三軸微調,並帶自鎖裝置,使對位更準確快捷。印刷檯面表面採用不銹鋼複合而成,使檯面不易刮傷和變型,工作臺平整度確保在±0.03mm,保證印刷出的圖案更為均勻、清晰,最高印刷速度達到400P/H

  5. 印刷行程和網版固定機構大小可調,方便不同規格的印刷面積。

  6. 設置離網裝置,且離網的高度、速度可調,保證了印刷品質的提高。

  7. 吸氣風機採用臺灣進口750W強力風機,氣閥、氣缸控制吸氣,面板增設二次吸氣功能,使對位更容易、準確。

  8. 有效提高設備品質和可靠性,所有關鍵部件均選用日本和歐洲元件。刮印刀和離網等氣缸採用瑞士“PneuWerke”薄型氣缸,配合德國“Bosch Rexroth”氣閥。氣源處理過濾器採用德國“Bosch Rexroth”、調壓閥採用英國“Norgren”。主控制電路採用日本“PanasonicPLC控制,其它電器零件全部採用日本、法國和義大利等名牌產品。

  9. 刮印運動採用臺灣“CPG200W AC馬達,日本“Panasonic”變頻驅動,配合德國“Bosch Rexroth”高精度低噪音線性導軌,以色列產聚氨脂同步帶,德國產“永德牌”同步輪,使印刷更加平穩、均勻。

  10. 印刷架升降採用瑞士“PneuWerke”磁性氣缸,配合德國“Bosch RexrothISO標準氣閥。
     技術參數:

規格型號
TPM-CCD4141
TPM-CCD4152
最大印刷面積
410×410mm
410×520mm
最大網框尺寸
710×810mm
810×810mm
工作臺尺寸
500×600mm
600×600mm
機械性產能
400p/h
400 p/h
印刷厚度
0~30mm
0~30mm
工作臺微調量
+/-10mm
+/-10mm
機械重複精度
±0.005mm
±0.005mm
使用工作氣壓
0.5~0.6Mpa
0.5~0.6Mpa
空氣耗量(約)
8L/P
8L/P
適用電源
2P 220V/1kw/50Hz
2P 220V/1kw/50Hz
機器外型尺寸(mm)
1840×960×1430
1840×1080×1560
淨重()
680kg
720kg
