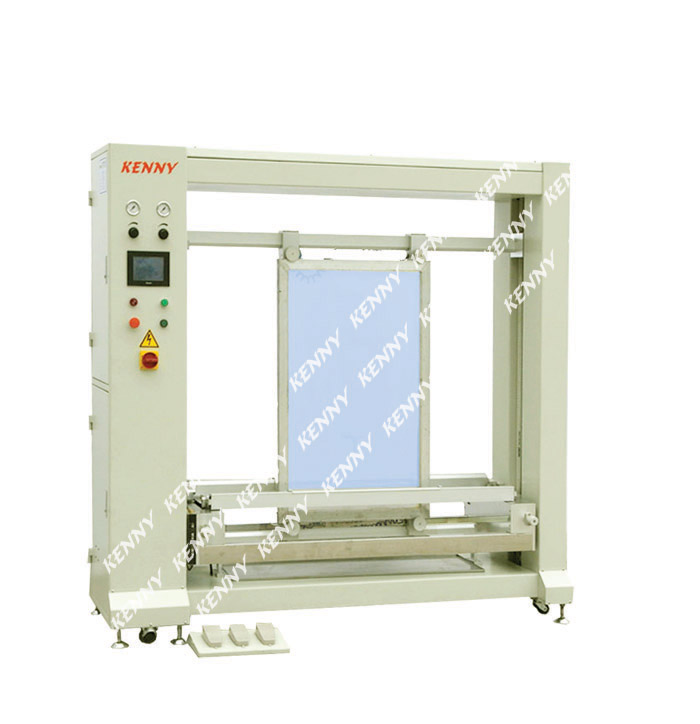

自动网版涂布机
ECM系列

适用范围:ECM系列自动网版涂布机适用于大面积高精度之网版感光乳剂涂布。

特点:

1. 全机可经由自动操作设定,不需熟练之技术人员即可制作高品质之精密网版。

2. 在机械规格容许范围内之任何尺寸、任何材质网框皆可适用。

3. 夹框/解框动作由脚踏开关控制气压夹头执行,便利双手扶框。

4. 涂布厚度可经由设定涂布压力及涂布次数控制。

5. 可选择前后单面单独涂布或双面同时涂布,前后皆可独立调整涂刮次数。

6. 双面上升速度,皆可作无段变速调整。

7. 行程终止前,刮槽将会自动恢复至水平位置并自动减缓速度并涂布至离框20mm处,无需再补边。

8. 采用特优笔直刮槽,确保乳剂均匀精密涂刮于网版上。

9. 加附不锈钢底槽,防止乳剂滴落,清洗方便,保持机台清洁。

10. 装设蜂鸣器,涂刮次数完成,自动响起,同时便于其它工作时亦能掌握涂布进度。

11. 采用瑞士“PneuWerke”气缸,配合德国“Bosch Rexroth”气阀, 气源处理过滤器采用德国“Bosch Rexroth”,调压阀采用英国“Norgren”。控制电路采用日本“Panasonic” PLC控制,配合日本“Panasonic”变频器控制,采用彩色人机界面操作屏控制,其它电器零件全部采用日本、法国和意大利等名牌产品。

 技术参数:

规格型号
ECM-1212
ECM-1215
ECM-2035
最大网框尺寸
1200×1200mm
1200×1500mm
2000×3500mm
最大涂布尺寸
1100×1050mm
1100×1350mm
1900×3350mm
适用网框厚度
20~40mm
20~40mm
20~40mm
可预设涂布次数
1~9
1~9
1~9
涂布速度
1~90mm/S
1~90mm/S
1~90mm/S
使用工作气压
0.5Mpa
0.5Mpa
0.5Mpa
适用电源
2P 220v/0.5kw/50Hz
2P 220v/0.5kw/50Hz
2P 220v/0.6kw/50Hz
机器外型尺寸(mm)
2100×620×1950
2100×620×2250
2900×620×4400
净重(约)
350kg
420kg
680 kg
